产品展示

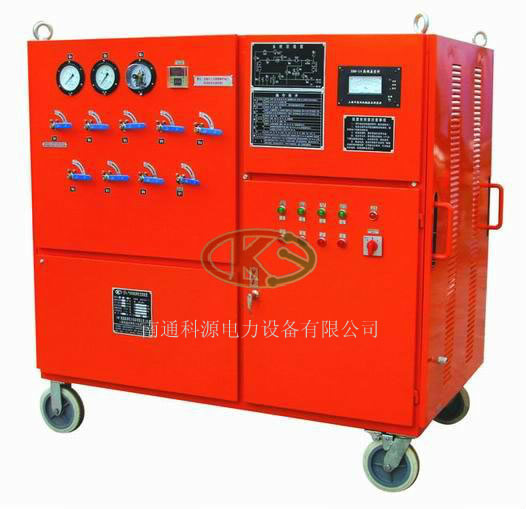

SF6回收充气装置

产品规格:LH-22Y-15(30)

SF6回收装置主要组成部件及其优点:
(1)设计先进,功能齐全,结构合理,自动控制。
(2)压缩系统:采用SF6封闭高压压缩机,无泄漏。
(3)抽真空系统采用双级旋片式真空泵,在系统中设有自动防止返回油装置。
(4)净化系统采用美国派尼尔公司原理过滤器,过滤器采用电加热及内装高效吸附剂,提纯净化效果更显著,能高效去除分解物酸性物质等 (无需频繁更换吸附剂)。
(5)装置电气系统三相电源自动确认、断相自动保护。
(6)装置控制系统采用最新技术的SF6专用阀门(德资)
(7)贮存系统按用户要求配置200KG贮液罐。
(8)设备采用移动式。
四、主要技术性能指标
(1)型式:冷冻液化,风冷,移动式
(2)工作原理
a、使用压缩机高压—冷凝液化SF6气体。气液态净化。
b、干燥器辅助气体回收和回充。
c、充气时经缓冲气化充入(可加热)。
(3)工作环境温度: -10℃(-30可选) +40℃
(4)主要性能及技术参数
1、装置极限真空度<10Pa
2、装置抽真空速率45-110m3/h (真空泵极限真空度小于0.06Pa)
3、装置充气初压力<133 Pa(用户要求自定)
4、装置充气终压力≤0.8M Pa
5、装置充气速率>8-20m3/h
6、装置回收初压力≤0.8M Pa
7、装置回收终压力<2000Pa
8、装置回收压缩机速率15-22m3/h
9、装置年泄漏率<1%
10、装置贮罐最高设计压力4.5M Pa
11、贮罐容积200--400KG(含罐内制冷冷凝/ 充气加热/ 液位显示)
12、外形尺寸 :
13、贮存方式:液态
14、噪声≤75dB声压级
15、干燥过滤器再生方式:真空再生加热活化处理
16、电源:50HZ交流三相 380V±10%
17、装置总功率<12KW
18、装置重量:1100--1500公斤
19、净化:微水10PPm,油份5PPm,微尘≤1微米
20、回收气体符合IEC60376、IEC60480 标准。(气源需较好 )
净化提纯后的SF6气体应达到IEC标准。见《IEC60376》,《IEC60480》
指标名称 指标
四氟化碳(CF4) ≤0.05%
空气(N2+O2) ≤0.05%
湿度(H2O) ≤8Μg/g
酸度(以HF计) ≤0.2Μg/g
可水解氟化物(以HF计) ≤1.0Μg/g
矿物油 ≤5Μg/g
纯度(SF6) ≥99.6%(质量分数)
生物毒性 无毒
五、装置的主要组成部件及功能
装置的主要功能件有压缩机、真空泵、无油真空泵、制冷冷凝系统、干燥过滤再生器、加热器、净化器、过滤器、管道、阀门、仪表控制、电气控制以及结构件,框架面板、走轮和贮罐等。
六、装置主要部件配置参数如下:
1、SF6压缩机:(美国EMERSON )CA-0300-0400
a:理论排气量:15-22m3/h
b:最大排气压力:2.5Mpa
c:最小吸气压力:53Kpa
d:最大吸气压力:1Mpa
e:功率:3KW
f:电源:220-380V 50HZ
2、抽真空系统采用双级旋片式真空泵 (中德合资)
a:真空泵采用风冷式可长期运行
b:抽真空速率45-110m3/h
c:极限真空度0.06pa
d:功率3KW
3、制冷系统:采用美国EMERSON或法国MANEURCP主机,4600-6000 Kcal/h,R22,2.32KW,380V50HZ
4、过滤/净化系统:采用进口EMERSON滤芯等
包含油气过滤/颗粒过滤/酸性物质、分解物净化/微水过滤/ N2滤除
5、SF6阀门: 球阀 SF6专用 / 安全阀/减压系统
6、压力表、真空表:德国TECSIS 技术 1413 热偶真空计
7、装置保修一年,终身维护
六、回收装置的配套范围:
1、装置1台
2、贮罐1只(内置)
3、真空计1台(装于主机)
4、高压管2根10M,5M
5、装置随带的附件和易损件一套
七、回收装置文件:
1、装置使用说明书
2、合格证
3、产品检验报告
4、装箱清单
