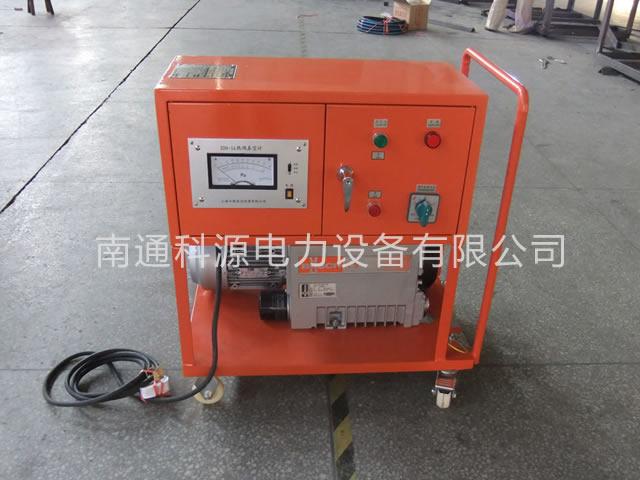

LCZ系列SF6回收装置 |
||
| 产品规格：sf6气体回收装置 | ||
| 六氟化硫（sf6）气体回收装置 产品特点：采用**原理及技术，设计**，功能齐全，结构合理，操作简洁明了。 压缩系统引进国外压缩技术的半封闭压缩机，该机性能稳定使用寿命比以往大大延长。抽真空系统采用双级旋片式真空泵，真空速率快，系统中设有防止返回油装置。 过滤器采用双级内置式电加热及内装高效吸咐剂，净化效果更显著（无需频繁更换吸附剂）装置电气系统三相电源自动确认、调整。 装置控制系统新技术的SF6专用仪表和阀门，同类产品仪表球阀更可靠。 贮存系统按用户要求配置贮液罐。设备采用风冷移动式，可在无外部水源情况下使用。 SF6气体回收装置功能优点： 抽真空回收率 高、能耗少 电源设有相序自动换相系统 高精度热偶真空计，简洁实用 设计**，功能齐全，结构合理，操作简洁明了 装置控制系统采用技术的SF6阀门 设备采用移动式结构，方便现场使用，便于移动，不伤害地面 整机体积小、总量轻、噪声低 六氟化硫气体回收装置 1.装置极限真空度小于10Pa 2.装置年泄漏率小于1% 3.充气系统压力小于0.8Mpa SF6气体回收装置操作步骤： SF6电器设备抽真空 **步：通过软管将装置和SF6电器设备连接在一起。 第二步：按下控制面板上的绿色抽真空按钮，启动抽真空功能。 第三步：缓慢打开真空泵球阀和管道连接球阀。 第四步：抽空SF6电器设备，直至达到稳定的真空度。 注：本装置为选配件。修改设定值见《数显电阻真空计说明书》。 初试值：O1H=5000Pa；O1L=30Pa；O2H=200Pa；O2L=200Pa。 对SF6电器设备回充气体 **步：在确保装置连接管道真空后，关闭真空泵球阀和真空真空计阀 第二步：将SF6气瓶连接到SF6回充设备上。 第三步：打开SF6气瓶，调节减压阀到所需的充压，打开装置连接管道阀门，回充气体。回充气体时，一定要关闭观察麦氏真空表阀。 第四步：当达到所需充气压力时，再次关闭SF6气瓶，关闭所有阀门，完成回充操作。 SF6气体回收装置的主要技术性能指标 1. 型式：人力移动（轻型） 风冷 2. 工作原理：压力式冷冻液化 冷冻换热器辅助气体回收和回充 3. 工作环境温度：上限：+45℃ 下限：-30℃ 4. 回收初压力：0.8Mpa 5. 回收终压力：53KPa 6. 回收速率：14.4m3/h 7. 回充速率：5m3/h 8. 抽真空速率：43-54m3/h 9. 极限真空度：10Pa 年泄漏率：≤1% 10.噪声：≤70dB声压级 11.储存：储气罐200kg 方式：液化储存 12.设备重量：650Kg 13.外形尺寸：1600×900×1600 14．电机功率： 压缩机：3KW 制冷压缩机：2.3KW 真空泵：1.1KW 电加热： 1KW 风扇计：0.7KW 15．电源：交流三相/四芯制380V＋10%，50Hz |
