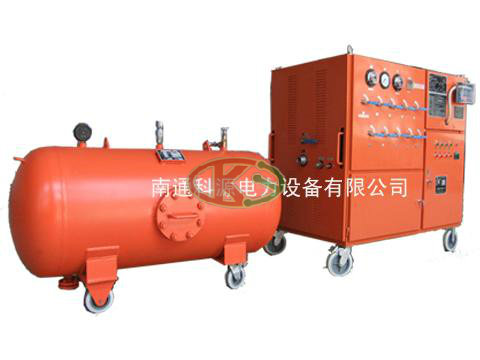

SF6气体回收净化装置 |
||
| 产品规格：LH系列型SF6气体回收装置 | ||
| SF6气体回收净化充放装置是用于SF6气体绝缘电气设备的制造、使用及科研等部门从电气设备中回收、净化SF6气体，并具有抽真空及充入气体能力的专用设备、也可用于某些稀有或贵重气体的回收利用、本装置具有以下功能： 1. 装置本身以及开关设备抽真空和真空测量 2. 开关中的SF6气体回收 3. 给开关回充SF6气体 4. 对回收和回充的SF6气体进行净化干燥处理 5. 能液态储存SF6气体与同类产品相比，本装置有以下特点： 1）使用德国技术，回收气体快速，残压低，无金属粉尘污染 2）使用高压球阀，标志明显，操作简便，密封性好 3）功能全，耗能少，噪音低 SF6气体回收装置的主要部件及功能 本装置的主要功能部件有压缩机、真空泵、电加热、制冷系统、净化器、换热器、干燥活化、管路阀门和仪表，主要结构部件有框架、面板和脚轮。 1、压缩机：采用国内CA系列SF6专用压缩机，系统中设有双重保护超负荷、超高温运转控制系统。 2、旋片式真空泵：采用上海2XZ双级旋片式真空泵，系统中设有双重防回油真空挡板阀。其技术参数及使用维修见《双级旋片式真空泵》使用说明书。 3、制冷压缩机：采用涡轮型美国谷轮品牌全封闭压缩机组，可保证气体低温低压回收，实现液化的同时保证压缩机不超负荷长时间工作，系统中设有保护作用，超负荷会自动关机 4、SF6专用高压球阀：采用美式HanDLe新型技术，具有密封性能稳定、高压真空均可，操作灵活寿命长等特点。 5、净化器：采用美国艾默生过滤器，作用为滤尘和干燥，以保证SF6气体的纯净和提高设备的使用寿命。 6、换热器：装置设备有风冷，冷藏式换热器，可实现SF6气体的液化回收及气化充之，同时还可冷却压缩机和真空泵。 7、贮液装置：内配200Kg储气罐，管路内有制冷系统，可实现低温低压液化贮存，装置内部储气罐压力设定在28bar液位到*高点会自动关机。SF6气体冷冻液化压力在18bar到26bar之间，（当真空压力表2，气体压力回收到27bar时手动停掉压缩机，让制冷机继续制冷等压力降下来再打开压缩机继续回收）压力表3压力到28bar*高点时说明储气罐已注满可以选择关机，也可外配贮气罐，贮气量自选。其贮气压为3.9Mpa。 储气罐注满时用户可选用SF6标准瓶通过先打开制冷压缩机5分钟，再打开钢瓶阀门，V2,压缩机，缓慢打开V3,（控制V3的流量也就是真空压力表1的压力控制在1-3bar之间）把储气罐气体从装瓶接口加压到钢瓶里液化储存 8、电气控制部：可进行装置的各项程序操作和仪表监视。 9、脚轮：采用聚四氟增强脚轮韧性好，摩擦力小，可使装置灵活，方便移动。 SF6气体回收净化装置主要组成部件及其优特点： （1）采用德国DILO公司系统原理，设计**，功能齐全，结构合理，操作简洁明了。 （2）压缩系统引进国外压缩技术的双级单动压缩机，该压缩机可将SF6气体直接压缩成液态贮存SF6贮罐内，(或采用辅助制冷压缩贮存)，实现了SF6气体的无油快速回收。 （3）抽真空系统采用双级旋片式真空泵，真空速率快，并在系统中设有防止返回油装置。 （4）回收增压系统采用单级旋片泵（隔膜泵）回收残压低，速度快。 （5）净化系统采用美国派尼尔公司原理过滤器，过滤器增加采用内置真空电加热及内装高效吸附剂，净化效果更加显著（无须频繁更换吸附剂）。 （6）装置电气系统三相电源自动确认、调整。 （7）装置控制系统采用*新专利技术的SF6专用阀门，比国外同类产品球阀更可靠。 （8）贮存系统可按用户需求任意配备各种规格容量的贮液罐。 （9）设备采用风冷移动式，可在无外部水源情况下使用。 sf6回收净化装置主要功能： （1）对装置本体以及电器设备，储罐等进行抽真空和真空度测量。 （2）回收电器设备中的SF6气体。 （3）对回收和回充的SF6气体进行干燥净化处理。 （4）给电器开关回充SF6气体。 （5）对SF6气体进行压缩液态存储。 序号 型号Type 主要性能 主要参数 LH-16Y-4 -（8） -（15） LH-38Y-4 -(8) -(15) LH1-38Y-15 LH2-38Y-30 LH3-38Y-70 单位 1 装置极限真空度 Extreme Vacuum 《10 Pa 2 装置真空泵速率 Vacuum rate 14.4(4) 28.8(8) 54(15) 14.4(4) 28.8(8) 54(15) 54(15) 108(30) 252(70) m3/h(L/s) 3 装置充气速率 Filling rate 5（6） 5（6） 》6 》6 》8 m3/h 4 装置回收初压力 Recovery initial pressure ≤0.8 MPa 5 装置回收终压力 Recovery end pressure 1—5（按产品技术要求） KPa 6 装置压缩回收速率 Recovery.rate. 16 22 40（可选54） m3/h 7 装置年泄露率 Annual.leakage ＜1 % 8 装置*高设计压力 2.6—4.0(按产品技术要求) MPa 9 储罐规格 Container 0.05 m3、0.1 m3、0.2 m3、0.4 m3、0.6 m3、1 m3，可根据用户要求选用或订制 m3 10 干燥再生净化过滤方式 真空加热活化自再生处理 注：本系列回收装置均带有真空加热再生过滤器，用户对产品有特殊要求的，本公司可设计制造适用您的特殊装置 |
