六氟化硫气体回收净化装置

一、SF6回收净化装置的用途及型号 　　

1、SF6回收净化装置的用途 　　

SF6作为一种绝缘气体，具有无毒、不可燃，以及良好的绝缘特性，其绝缘强度大大gao于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种设备。 　　

2、SF6回收装置的适用范围 本装置适用于SF6电气设备中六氟化硫气体进行抽真空、充气、回充、回收。 　　

3、SF6回收装置的技术特点 　　　

1) 一体化的设计和较小的体积便于移动和使用。 　　　

2)内置相序保护器，无论何时均能免除主机因相序错误而反转的担忧。 　　　

3)所有电气系统均采用优质品牌。 　　　

4)优质的脚轮将ji大的保护地面油漆，并减少推动时所需的人工。 　　　

5)整机为风冷无需外接水源。 　　　

6)所有球阀为密封元件具有自动补偿性能。 　　　

7)具有内置电磁阀停电保护功能，杜绝真空泵停电或电机咬死返油。 　　

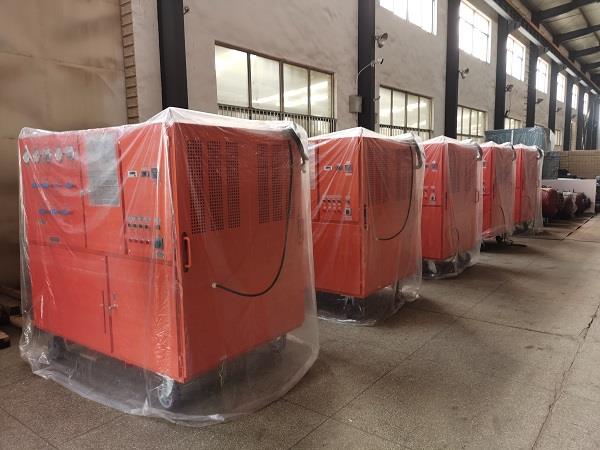

4、SF6回收装置的外观 　　整个设备布局合理，结构简单且紧凑，整体美观大方，易于操作和维护，油漆附着力为Ⅰ级，颜色为橙红色。 　　

二、SF6回收装置设备参数 　　

1、主要部件性能参数 序号 指标名称及单位 CX306 1 电源AC V 380（三项五线、相序自动转换）

2 额定zgao储气压力（20℃） MPa ≤2

3 极限真空度 Pa ≤10

4 装置真空度保持 Pa 在133 Pa压力保持24h，真空度值上升＜400 Pa

5 SF6压缩机 法国美优乐

6 回收速率 m3/h 7m3/h

7 真空泵抽气速率 L/S 15

8 适应入口初压（20℃） MPa 0.3~1.0

9 电气设备回收终压（20℃） MPa ≤101 Kpa

10 回收后气体油份控制 μg/g 国产油分＜10

11 装置年漏气率 % ＜1

12 装置连续无故障运转时间 h ≥1000

13 累积无故障运转时间 h ≥5000

14 噪声水平 dB(A) 整机≤75

15 储罐 L 50

18 充气初压(pa) pa ≤133

19 充气终压(mpa) mpa 0.8

20 充气速率（m3/h） m3/h ≥5

21 整车型式 手推移动式

22 冷却方式 风冷 　　

2、SF6回收装置的主要技术指标 　　

1) SF6回收装置的回收 　　　　回收初压力小于等于0.8MPa 　　　　回收终压力小于等于101KPa 　　　　回收时间：对初压力0.8MPa的1m3 SF6气体容积，回收至终压力50KPa，回收时间小于2.5小时。 　　

2) SF6回收装置的充气 　　对初压力为133Pa的1m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时。 　　

3) SF6回收净化装置的抽真空 　　装置极限真空度小于等于10Pa 　对初压力为0.1MPa的1m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。 　　

4) SF6回收装置的贮存 　贮存容器容积0.05m3 　zgao贮存压力3.8MPa 　　

5) 年泄漏率小于等于1%名义储存量 　　

6) 噪声小于等于75dB(A)声压级 　　

7) SF6气体回收装置的工作环境温度  -10°-40℃ 　　

8) 功率小于等于5KW 　　

9) 电源：交流三相五线制  50HZ 380V±10%
